GUINCHO HIDRÁULICO G-1000

MANUAL DE OPERAÇÃO E MANUTENÇÃO



ZELOSO ®
DESDE 1956



APLICAÇÃO:

Este manual contém informações para a operação e manutenção, bem
como uma lista ilustrada de peças do GUINCHO HIDRÁULICO de
fabricação exclusiva da ZELOSO.


MODELO :
G - 1000
OPÇÕES PARA RODAS:

RF = RODAS DE FERRO
RN= RODAS DE NYLON
RU= RODAS DE FERRO REVESTIDAS DE POLIURETANO


SEÇÃO I


FINALIDADE

Este manual tem por finalidade fornecer informações técnicas
para operação e manutenção correta do GUINCHO HIDRÁULICO.


PROPÓSITO

O GUINCHO HIDRÁULICO foi projetado para elevar diversos tipos de
cargas de forma ágil e simples.

Para a operação do GUINCHO HIDRÁULICO, não há necessidade de
funcionários especializados e uma única pessoa movimenta cargas variadas
com facilidade e segurança.





DESCRIÇÃO


CONJUNTO HIDRÁULICO

O conjunto hidráulico é formado por sistema tipo monobloco, composto de base com
bomba e cilindro com reservátorio que o envolve, tornando-o mais compacto.



ESTRUTURA

Estrutura leve, porém resistente construída em tubos, chapas e perfilados de aço
soldados elétricamente com acabamento em pintura de esmalte sintético a
base de poliuretano na cor laranja segurança padrão ZELOSO ®.

RODAS

Duas rodas em eixo giratório e duas fixas unidirecionais. Todas com rolamentos de
esfera blindados e lubrificados.

PRINCIPIO DE FUNCIONAMENTO

O GUINCHO tem os movimentos de elevação e descida da lança
acionados pelo avanço e retorno do pistão do conjunto hidráulico. O sistema
de acionamento através do bombeamento manual libera energia hidráulica
para o cilindro avançando o pistão. O avanço do pistão resulta na elevação
da lança. Para abaixar a lança, a pressão hidráulica é aliviada, provocando
o deslocamento do óleo hidráulico para o reservatório. A ação da gravidade
aciona a retração do pistão resultando na descida da lança.
O deslocamento do guincho é simples, através de um timão direcional ele pode ser
puxado para qualquer lugar , sendo transportado com facilidade.



SEÇÃO II


ELEVAÇÃO E DESCIDA DA LANÇA
ELEVAÇÃO DA LANÇA


Para elevação da lança, primeiro feche o rubinete da válvula de descarga e em
seguida bombeie a alavanca de modo que eleve a carga até a altura desejada.


DESCIDA DA LANÇA


Para descida da lança, abra o rubinete de forma suave para controlar a velocidade
de descida para que não desça de forma brusca.




SEÇÃO III


PRÁTICAS DE MANUTENÇÃO
VERIFICAÇÃO PERIODICA
VERIFICAÇÃO DIARIA


• Verifique o GUINCHO quanto a danos aparentes, limpeza geral e
ausência de obstáculos em seu percurso.
• Elimine todas as particulas e eventuais contaminantes, dando ênfase as
regiões dos eixos das rodas, dos rodizios e cilindros.
• Verifique se há vazamento de óleo.
• Óleo hidráulico recomendado ISO-VG 68. (± 1,5L )


VERIFICAÇÃO A CADA TRÊS MESES DE OPERAÇÃO


• Verifique o estado geral quanto ao desgaste excessivo.
• Verifique as rodas quanto ao desgaste excessivo.
• Engraxe as articulações com graxa multiuso de boa marca.


TESTES, VERIFICAÇÃO E PESQUISA DE DEFEITOS


• Sempre que desejar verificar o perfeito funcionamento do GUINCHO
HIDRAULICO e após ter efetuado qualquer operação de manutenção
ou montagem ou desmontagem, proceda ao seguinte teste.

Feche o Rubinete e acione a alavanca (sem carga)até o fim do curso do
pistao, em seguida abra o rubinte para baixar a lança, repita o processo com a
carga máxima (quando a lança recolhida) ou com carga adequada (quando a lança
estiver estendida).


PESQUISAS E CAUSAS DE DEFEITO

DEFEITO CAUSA PROVÁVEL CORREÇÃO
A LANÇA
NÃO SOBE
Rubinete aberto. Fechar o rubinete.
Nível de óleo do sistema abaixo
do mínimo requerido.
Completar o nível de fluido.
Vazamento de óleo. Eliminar os vazamentos.
A LANÇA
NÃO DESCE
Obstáculo no curso de descida
do braço.
Eliminar o obstáculo.

LIMPEZA GERAL

A limpeza do GUINCHO HIDRÁULICO é efetuada com produtos neutros
normais para limpeza. Não se deve usar de maneira nenhuma materiais e
produtos abrasivos ou nocivos à pintura.

LIMPEZA DO CILINDRO HIDRÁULICO

Mantenha o pistão sempre limpo, livre de qualquer tipo de particulas,
principalmente partículas metálicas.

OPERAÇÃO E SEGURANÇA

A operação do GUINCHO é simples e segura, podendo ser executada
por uma única pessoa.

REGRAS DE SEGURANÇA NA OPERAÇÃO

• Nunca ultrapasse o limite de carga do GUINCHO (1000 Kg);
• Não utilize o GUINCHO em rampas;
• Não utilize o GUINCHO em pisos acidentados;
• Certifique-se que a carga a ser elevada esteja bem segura;
• Respeite as normas de segurança de sua empresa.


EXPLOSÃO


LISTA DE COMPONENTES

SEQ
COMPONENTES
CÓDIGO
1 Conjunto Hidráulico GH100001000000
2 Montagem da Base & Coluna GH100002000000
3 Montagem da Lança Externa GH100007000000
4 Montagem da Lança Interna GH100008000000
5 Grampo 107001
6 Trava da Lança GH100009000000
7 Eixo do Pistão GH100014000000
8 Anel Elástico 010024
9 Graxeira Reta 200301
10 Graxeira Reta GH100013000000
11 Graxeira Reta 010024
12 Luva da Alavanca Reta BH000501020100
13 Arruela Lisa GH100003000000
14 Arruela Lisa GH100004000000
15 Anel Elástico 010024
16 Roda de Ferro 180004
17 Rolamento 090030
18 Parafuso Sextavado 170074
19 Arruela de Pressão 030026
20 Arruela de Encosto GH100006040000
21 Bucha de Bronze 050011
22 Graxeira Reta 200301
23 Rolamento 090084
24 Mola 230030
25 Montagem do Timão GH100006010000
26 Montagem do Giratório GH100006000000
27 Eixo do Timão GH100006080000
28 Anel Elástico 010024
29 Roda de Ferro 180004
30 Rolamento 190030
31 Anel Elástico 010024
32 Arruela de Bronze GH100011000000
33 Eixo da Lança GH100012000000
34 Anel Elástico 010024
35 Graxeira Reta 200301
36 Alavanca de Acionamento 200301

CONJUNTO HIDRÁULICO




LISTA DE COMPONENTES
SEQ
COMPONENTES
CÓDIGO
1 Base Soldada do Cilindro GH100001010000
2 Anel Elástico 010024
3* Molythane 020298
4 Molythane GH100001030000
5 Anel O’ring 020108
6 Pistão GH100001020000
7* Limpadora 040094
8 Porca de Vedação GH100001040000
9* Anel O’ring 020133
10 Cupilha 100001
11 Rebite de Ferro 170014
12 Rebite de Ferro 170012
13 Braço de Articulação MOD.024
14 Pistãozinho GH100001070000
15* Molythane 020290
16 Cilindro da Bomba GH100001060000
17 Bucha Giratória GH100001050000
18* Esfera 080005
19* Mola de Retenção 230003
20* Bujão 110046
21* Esfera 080004
22* Tubete 450003
23 Haste do Rubinete GH100001080000
24 Manopla GH100001090000
25 Pino Elástico 200005
26* Guarnição de Bronze GH100001100000


* Peças para manutenção, pedir o Kit= Kt0276

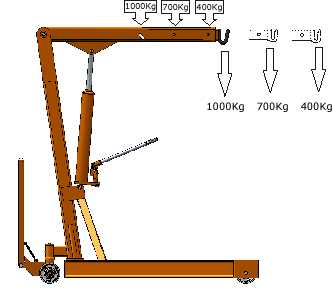

MARCAÇÃO DA LANÇA (CAPACIDADE EM kg)
