Plataforma elevadora PE-1000

MANUAL DE OPERAÇÃO E MANUTENÇÃO


ZELOSO ®
DESDE 1956

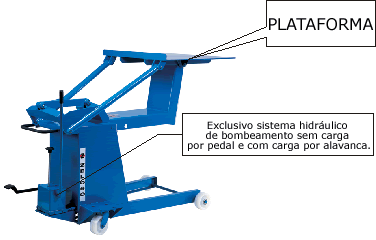

PLATAFORMA ELEVADORA
APLICAÇÃO:

Este manual contém informações para a operação e manutenção, bem
como uma lista ilustrada de peças da PLATAFORMA ELEVADORA de
fabricação exclusiva da ZELOSO .


MODELO :
PE - 1000

OPÇÕES PARA RODAS:

RF = RODAS DE FERRO
RN= RODAS DE NYLON
RU= RODAS DE FERRO REVESTIDAS DE POLIURETANO


SEÇÃO I


FINALIDADE

Este manual técnico tem por finalidade fornecer informações técnicas
para operação e manutenção correta da PLATAFORMA ELEVADORA.


PROPÓSITO

A PLATAFORMA ELEVADORA foi projetada para elevar diversos tipos de cargas
de forma ágil e simples.

Para a operação da PLATAFORMA ELEVADORA, não há necessidade de funcionários
especializados e uma única pessoa pode movimentar qualquer carga compatível com
a capacidade da plataforma.


DESCRIÇÃO

Equipamento ideal para colocação de estampos em prensas. Transporta e eleva a altura
desejada em multiplas aplicações dentro da indústria.


CILINDRO E BOMBA

O cilindro é construído em aço, sem emendas, sem costuras, com retentores especiais
e pistão protegido por cromo duro. Bomba a pedal sem carga e alavanca tipo vai-vem
com carga.


ESTRUTURA

Estrutura leve, porém resistente construída em chapas e perfilados de aço soldado
elétricamente com acabamento em pintura de esmalte sintético a base de
poliuretano na cor laranja segurança padrão ZELOSO®.

RODAS E RODIZIOS

Duas rodas unidirecionais e duas com rodizios giratórios.Todas com rolamentos de esfera
blindados e lubrificados.

FREIO

Sapata de imobilização (FS) constituída de sistema com fuso roscado que ao
se aperta sobre o solo evita o deslocamento do quipamento. Opcionalmente
há a Sapata de imobilização por alavanca (FSA) que para fixação basta acionar
a alavanca.


SEÇÃO II

PRINCIPIO DE FUNCIONAMENTO

A PLATAFORMA ELEVADORA tem os movimentos de elevação e descida
acionados pelo avanço e retorno do pistão do cilindro hidráulico. O sistema
de acionamento através do bombeamento manual libera energia hidráulica
para o cilindro avançando o pistão. O avanço do pistão resulta na elevação
da plataforma. Para abaixar a plataforma, a pressão hidráulica é aliviada, provocando
o deslocamento do óleo hidráulico para o reservatório. A ação da gravidade
aciona a retração do pistão resultando na descida da plataforma.
O deslocamento da PLATAFORMA ELEVADORA é realizado manualmente de forma
simples e ágil.


ELEVAÇÃO E DESCIDA DA PLATAFORMA
ELEVAÇÃO DA PLATAFORMA


Para elevação da plataforma, primeiro feche o rubinete em seguida bombeie com o
PEDAL se for elevar sem carga ou com a ALAVANCA se for elevar com carga.


DESCIDA DA PLATAFORMA




Para descer a plataforma, abra o
rubinete da bomba hidráulica,
localizado na parte superior
da bomba , até altura desejada.


SEÇÃO III


PRÁTICAS DE MANUTENÇÃO
VERIFICAÇÃO PERIÓDICA
VERIFICAÇÃO DIÁRIA


• Verifique a PLATAFORMA ELEVADORA quanto a: danos aparentes, limpeza
geral e ausência de obstáculos em seu percurso.
• Elimine todas as partículas e eventuais contaminantes, dando ênfase as
regiões dos eixos das rodas, dos rodizios e cilindros.
• Verifique se há vazamento de óleo.
• Óleo hidráulico recomendado ISO-VG 68. (± 2,5 L )


VERIFICAÇÃO A CADA TRÊS MESES DE OPERAÇÃO


• Verifique o estado geral quanto ao desgaste excessivo.
• Verifique as rodas quanto ao desgaste excessivo.
• Engraxe as articulações com graxa multiuso de boa marca.


TESTES, VERIFICAÇÃO E PESQUISA DE DEFEITOS


• Sempre que desejar verificar o perfeito funcionamento do PLATAFORMA
ELEVADORA e após ter efetuado qualquer operação de manutenção ou
montagem ou desmontagem, proceda ao seguinte teste.

Feche o Rubinete e acione o pedal (sem carga)até o fim do curso do
pistao, em seguida abra o rubinete para abaixar o braço, repita o processo com a
alavanca.

NOTA
EFETUE OS TESTES COM E SEM CARGA.


PESQUISAS E CAUSAS DE DEFEITO

DEFEITO CAUSA PROVÁVEL CORREÇÃO
A PLATAFORMA
NÃO SOBE
Rubinete aberto. Fechar o rubinete.
Nível de óleo do sistema abaixo
do mínimo requerido.
Completar o nível de fluido.
Vazamento de óleo. Eliminar os vazamentos.
A PLATAFORMA
NÃO DESCE
Obstáculo no curso de descida
do plataforma.
Eliminar o obstáculo.

LIMPEZA GERAL

A limpeza da plataforma elevadora é efetuada com produtos neutros normais para
limpeza. Não se deve usar de maneira nenhuma materiais e produtos abrasivos
ou nocivos à pintura.

LIMPEZA DO CILINDRO HIDRÁULICO

Mantenha o pistão sempre limpo, livre de qualquer tipo de particulas,
principalmente partículas metálicas.

OPERAÇÃO E SEGURANÇA

A operação do PLATAFORMA é simples e segura, podendo ser executada
por uma única pessoa.

REGRAS DE SEGURANÇA NA OPERAÇÃO

• Nunca ultrapasse o limite de carga da PLATAFORMA ELEVADORA;
• Não utilize a PLATAFORMA ELEVADORA em rampas;
• Não utilize a PLATAFORMA ELEVADORA em pisos acidentados;
• Ao transportar a carga da Plataforma Elevadora para uma mesa de trabalho
certifique-se as condições de equilibrio são adequadas.
• Certifique-se que carga esta bem alocada da plataforma;
• Respeite as normas de segurança de sua empresa.


EXPLOSÃO

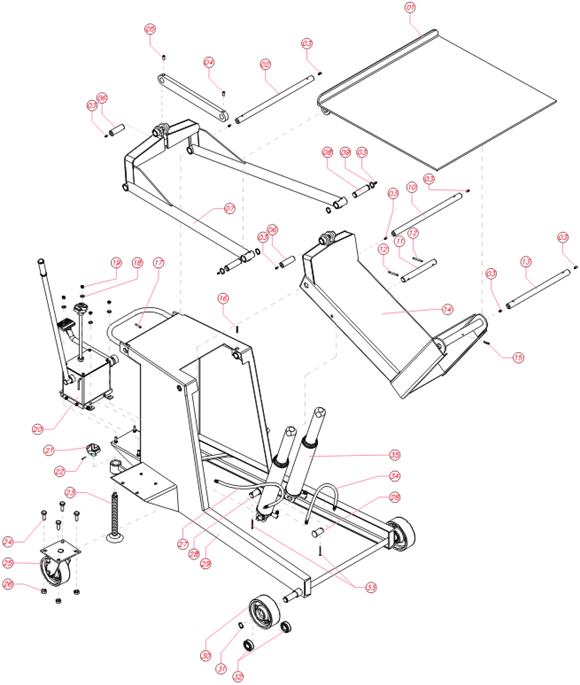

VISTA EXPLODIDA


LISTA DE COMPONENTES

SEQ
COMPONENTES
CÓDIGO
1 Plataforma PE100013000000
2 Eixo de Acoplamento inferior PE100020000000
3 Graxeira Reta 200301
4 Parafuso Allen 120218
5 Parafuso Allen 120218
6 Pino de Acoplamento PE100019000000
7 Conjunto Estabilizador PE100012000000
8 Pino de Acoplamento PE100014000000
9 Anel Elástico 010024
10 Eixo Inferior PE100029000000
11 Pino do Pistão PE100028000000
12 Pino Elástico 200065
13 Eixo Superior PE100016000000
14 Corpo Elevador PE100018000000
15 Pino Elástico 200063
16 Pino Elástico 200063
17 Pino Elástico 200063
18 Arruela Elástica 030023
19 Porca Sextavada 030026
20 Bomba BH00050000000
21 Manopla BH00050106000
22 Pino Elástico 200023
23 Freio de Sapata PE1000330100CS
24 Parafuso 150024
25 Rodízio Giratório
26 Porca 160008
27 Mangueira 110313
28 Pino do Olhal PE1000250000
29 Estrutura PE1000100000
30 Roda de Ferro 180004
31 Anel Elástico 010024
32 Rolamento 090030
33 Contra Pino 100002
34 Mangueira 110312
35 Cilindro PE1000210000

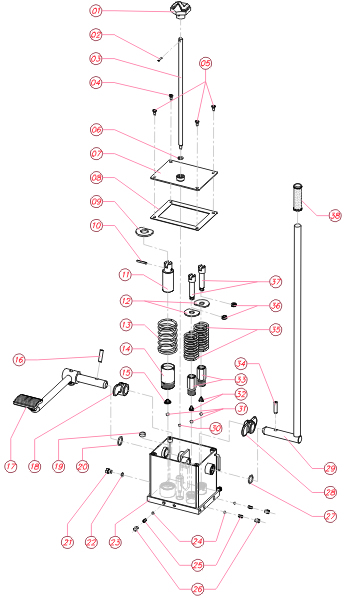

Montagem da Bomba



LISTA DA BOMBA HIDRÁULICA
SEQ
COMPONENTES
CÓDIGO
1 Manopla do Rubinete BH000501060000
2* Pino Elástico 200024
3 Haste do Rubinete BH000501070000
4 Parafuso C/ Furo (respiro) 150001
5 Parafuso 150001
6* Anel O’ring 020046
7 Tampa do Reservatório BH000501050100
8 Borracha de Vedação 105506
9 Arruela Limitadora (Mola Do Pedal) BH000501200700
10* Pino Elástico 200045
11 Pistão do Pedal BH000501100000
12 Arruela limitadora (Mola do Alavanca) BH000501200600
13 Mola de Retorno do Pedal BH000501200800
14 Cilindro do Pedal BH000501110000
15* Mola  Cônica 3/4” 230107
16* Pino Elático 200100
17 Conjunto do Pedal BH000501140000
18 Borboleta do Pedal BH000501130000
19 Filtro de Óleo BH00050119000
20* Anel O’ring 020054
21 Bujão 11046
22* Anel O’ring 020044
23 Conjunto do Reservatório BH000501090000
24* Esfera 080005
25* Mola “A” BH000501200100
26 Bujão 110046
27* Anel O’ring 020046
28 Borboleta da Alavanca BH000501010300
29 Conjunto da Alavanca BH000501010000
30* Esfera 080006
31* Esfera 080007
32* Mola Cônica BH000501200500
33 Cilindrinho BH000501020000
34 Pino Elástico 200100
35 Mola de Retorno da Alavanca 230106
36* Molythane 020297
37 Pistãozinho BH000501030000
38 Luva da Alavanca 450006


* Peças para manutenção, pedir o Kit= Kt0019

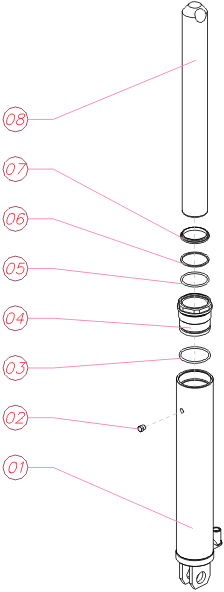

Montagem do Cilindro




LISTA DO CILINDRO

SEQ
COMPONENTES
CÓDIGO
1 Cilindro Soldado PE10002100000D(E)
2 Bujão 110046
3* Anel O’ring 020125
4 Porca de Vedação PE100021030000
5* Anel O’ring 020124
6* Zelastic ZE0070
7* Limpadora 040110
8 Pistão PE100021100000


* Peças para manutenção, pedir o Kit= Kt0281
