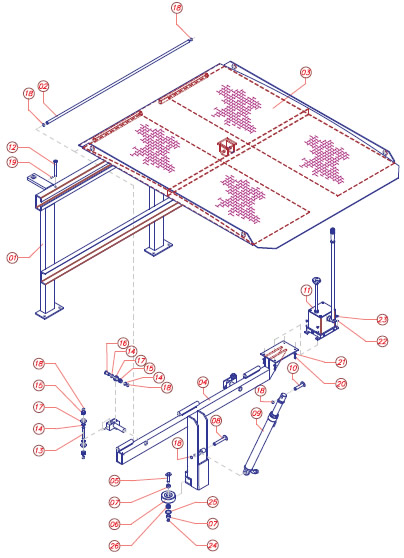

Este manual contém informações para a operação e manutenção, bem
como uma lista ilustrada de peças do NIVELADOR DOCA de
fabricação exclusiva da ZELOSO.

Este manual técnico tem por finalidade fornecer informações técnicas
para operação e manutenção correta do NIVELADOR DE DOCA.

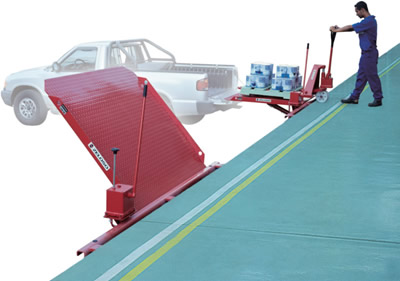

O NIVELADOR DE DOCA foi projetado para facilitar a passagem de
paleteiras®, da doca para caminhões e outros veículos assim agilizando o
processo de carga e descarga.

O NIVELADOR DE DOCA é um equipamento dotado de plataforma de forma abaulada,
ou reta com a extremidade inclinada que disfarça a formação de degraus e facilita a
passagem de paleteiras®.

O cilindro é construído em aço, sem emendas, sem costuras, com retentores especiais
e pistão protegido por cromo duro. Bomba com alavanca tipo vai e vem que serve
para elevar a plataforma sem carga.

Estrutura leve, porém resistente construída em chapas e perfilados de aço soldado
elétricamente com acabamento em pintura de esmalte sintético a base de
poliuretano na cor laranja segurança padrão ZELOSO ®.

O NIVELADOR DE DOCA tem os movimentos de elevação e descida da plataforma acionados pelo avanço e retorno do pistão do cilindro hidráulico. O sistema de acionamento através do bombeamento manual libera energia hidráulica para o cilindro avançando o pistão. O avanço do pistão resulta na elevação da plataforma. Para abaixar a plataforma, a pressão hidráulica é aliviada, provocando o deslocamento do óleo hidráulico para o reservatório. A ação da gravidade aciona a retração do pistão resultando na descida da plataforma.

Para elevação da plataforma, primeiro feche o rubinete em seguida bombeie com a ALAVANCA para elevar sem carga.

• Verifique o NIVELADOR DE DOCA quanto a: danos aparentes, limpeza geral e ausência de obstáculos em seu percurso.
• Elimine todas as partículas e eventuais contaminantes, dando ênfase as regiões dos trilhos e eixos.
• Verifique se há vazamento de óleo.
• Óleo hidráulico recomendado ISO-VG 68. (± 2,5 L )

• Verifique o estado geral quanto ao desgaste excessivo.
• Verifique as roldanas quanto ao desgaste excessivo.
• Engraxe as articulações com graxa multiuso de boa marca.

• Sempre que desejar verificar o perfeito funcionamento do NIVELADOR DE DOCA antes e após ter efetuado qualquer operação de manutenção ou montagem ou desmontagem, proceda ao seguinte teste.

Feche o Rubinete e acione a alavanca (sem carga)até o fim do curso do pistão, em seguida abra o rubinete para baixar a plataforma.

LIMPEZA GERAL

A limpeza do NIVELADOR DE DOCA é efetuada com produtos neutros
normais para limpeza. Não se deve usar de maneira nenhuma materiais e
produtos abrasivos ou nocivos à pintura.

LIMPEZA DO CILINDRO HIDRÁULICO

Mantenha o pistão sempre limpo, livre de qualquer tipo de partículas,
principalmente partículas metálicas.

OPERAÇÃO E SEGURANÇA

A operação do NIVELADOR DE DOCA é simples e segura, podendo ser
executada por uma única pessoa.

REGRAS DE SEGURANÇA NA OPERAÇÃO

• Nunca utilize a plataforma sem que esteja devidamente apoiada;
• Não utilize empilhadeiras pesadas sobre este nivelador;
• Certifique-se que o rubinete esta aberto quando estiver utilizando o
nivelador;
• Respeite as normas de segurança de sua empresa.

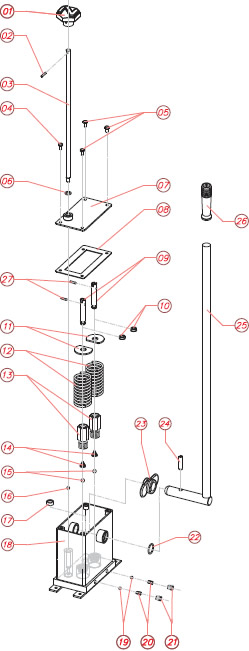

ATENÇÃO: PARA NIVELADORAS DE 2000 à 3000 kg SUBSTITUIR
OS ITENS: 08 e 10 PELOS RESPECTIVOS:

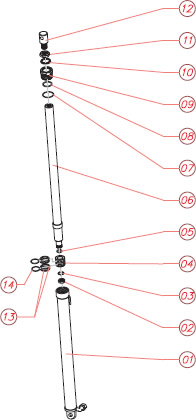

ATENÇÃO: PARA NIVELADORAS DE 2000 à 3000 kg SUBSTITUIR
OS ITENS: 09, 10 e 13 PELOS RESPECTIVOS:
