EMTVB 157
Elevador de manutenção telescópico vertical


MANUAL DE OPERAÇÃO E MANUTENÇÃO



ZELOSO ®
DESDE 1956


APLICAÇÃO:

Este manual contém informações para a operação e manutenção, bem
como uma lista ilustrada de peças do ELEVADOR DE MANUTENÇÃO
de fabricação exclusiva da ZELOSO .


MODELO :
EMTVB 157
E ALGUNS SOB ENCOMENDA

OPÇÕES PARA RODAS:

RF = RODAS DE FERRO
RN= RODAS DE NYLON
RU= RODAS DE FERRO REVESTIDAS DE POLIURETANO
RPN= RODAS PNEUMÁTICAS (ESPECIAL)


SEÇÃO I


FINALIDADE

Este manual tem por finalidade fornecer informações técnicas
para operação e manutenção correta do ELEVADOR DE MANUTENÇÃO.


PROPÓSITO

O ELEVADOR DE MANUTENÇÃO foi projetado para elevar o operador e
equipamentos em diversas situações.

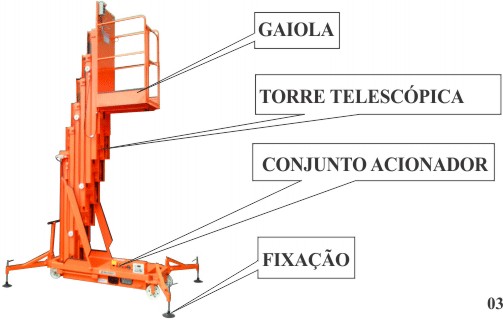

DESCRIÇÃO

O ELEVADOR DE MANUTENÇÃO é um equipamento normalizado pela norma NR 18, dotado de uma torre telescópica que eleva a gaiola até a altura desejada para que se possa realizar o devido trabalho, este conjunto é montado em uma base móvel, o que proporciona o deslocamento de um local para outro sem nenhuma dificuldade. A elevação é feita por um conjunto elétro-hidráulico constituido de moto bomba, reservatório, conjunto de válvulas e cilindro hidráulico.






CONJUNTO ACIONADOR

O conjunto acionador é responsável pelo envio do óleo hidráulico ao cilindro de
elevação proporcionando o movimento da "gaiola".

ESTRUTURA

Estrutura leve, porém resistente construída em tubos, chapas e perfilados de aço
soldados elétricamente com acabamento em pintura de esmalte sintético a
base de poliuretano na cor laranja segurança padrão ZELOSO ®.

RODAS

Duas rodas em eixo giratório e duas fixas unidirecionais. Todas com rolamentos de
esfera blindados e lubrificados.

PRINCIPIO DE FUNCIONAMENTO

O EMTV tem os movimentos de elevação e descida da “gaiola” vinculados
ao avanço e retorno do cilindro hidráulico. O comando deste movimento é
feito ao ser pressionado um dos botões da botoeira de comando.

A gaiola possui um inter-travamento na porta que impede a elevação sem que
a mesma esteja devidamente fechada.

SINALIZAÇÃO

Possui uma sinaleira que é acionada quando a gaiola está elevando ou abaixando,
a sinaleira está fixada no painel de comando que encontra-se fixado na base do
equipamento.

SEÇÃO II

OPERAÇÃO


A botoeira de comando na plataforma e no painel elétrico possui 3 (três)botões.
O botão verde ao ser pressionado; liga o motor e eleva a plataforma enquanto
estiver sendo pressionado, ao soltar-se o botão, a plataforma para na altura que
estiver.
O botão vermelho, quando pressionado, comanda a válvula solenóide de
descida da plataforma e esta desce por gravidade.
O terceiro botão, de emergência, ao ser acionado, desliga o comando até ser
destravado.
Existe no conjunto acionador um registro que quando aberto permite a descida
da plataforma no caso de falta de energia elétrica.
Existe um fim de curso elétrico limitando a altura máxima da plataforma.


Na estrutura inferior do equipamento a um painel de monitoramento de carga e
comando auxiliar, onde esta instalado botões de subida, descida e uma chave geral.
No mesmo também existe um medidor de carga e um monitor de carregamento.
O monitor de carga indica o nível de carga nas baterias, e impede o funcionamento
do equipamento quando a carga estiver baixa.


SEÇÃO III


PRÁTICAS DE MANUTENÇÃO
VERIFICAÇÃO PERIÓDICA
VERIFICAÇÃO DIÁRIA


• Verifique o ELEVADOR quanto a danos aparentes, limpeza geral e
ausência de obstáculos em seu percurso.
• Elimine todas as partículas e eventuais contaminantes, dando ênfase as
regiões dos eixos das rodas, dos rodizios e cilindros.
• Verifique se há vazamento de óleo.
• Óleo hidráulico recomendado ISO-VG 68. (± 20L )

VERIFICAÇÃO A CADA TRÊS MESES DE OPERAÇÃO


• Verifique o estado geral quanto ao desgaste excessivo.
• Verifique as rodas quanto ao desgaste excessivo.
• Engraxe as articulações com graxa multiuso de boa marca.


TESTES, VERIFICAÇÃO E PESQUISA DE DEFEITOS


• Sempre que desejar verificar o perfeito funcionamento do ELEVADOR
DE MANUTENÇÃO e após ter efetuado qualquer operação de manutenção
ou montagem ou desmontagem, proceda ao seguinte teste.

Eleve a plataforma sem carga até a altura máxima e deixe-a elevada, em seguida
verifique por alguns instantes se a gaiola esta descendo, caso esteja,verifique se
há algum vazamento aparente no cilindro e nas conexões entre o conjunto
acionador e o cilindro.


PESQUISAS E CAUSAS DE DEFEITO

LIMPEZA GERAL

A limpeza do ELEVADOR DE MANUTENÇÃO é efetuada com produtos
neutros normais para limpeza. Não se deve usar de maneira nenhuma materiais
e produtos abrasivos ou nocivos à pintura.

DESLOCAMENTO

O deslocamento do elevador é manual e seguro podendo ser executado pelo
próprio operador com a torre abaixada.

REGRAS DE SEGURANÇA NA OPERAÇÃO

• Esticar as pernas extensíveis e apertar os parafusos das sapatas nivelando
o equipamento.
• Deve ser evitado o acionamento intermitente e compassado na subida ou
na descida da plataforma bem como movimentos oscilatórios do operador
sobre a plataforma.
• Quanto maior a altura a ser atingida, maiores deverão ser os cuidados com
a fixação e posicionamento do equipamento.
• Observar atentamente durante a subida da plataforma se não há risco de
contato físico com qualquer obstáculo existente.
• Ao pressionar o botão desce, ter certeza que a plataforma desce, se não
descer, não insista pois ela pode estar presa em algum obstáculo.
• Não utilizar o equipamento em locais com ventania.
• Para maior segurança o operador deve estar acompanhado de outra pessoa
no solo observando a operação.

MANUTENÇÃO

Os equipamentos saem da fábrica devidamente engraxados e lubrificados
com óleo necessário. Os períodos de troca de óleo hidráulico serão ditados
pela frequência e condições de utilização do equipamento.
Existem engraxadeiras nos eixos das roldanas que deverão receber graxa
do tipo Multi uso de boa marca.

Verifique visualmente, antes de cada utilização, os terminais da corrente.

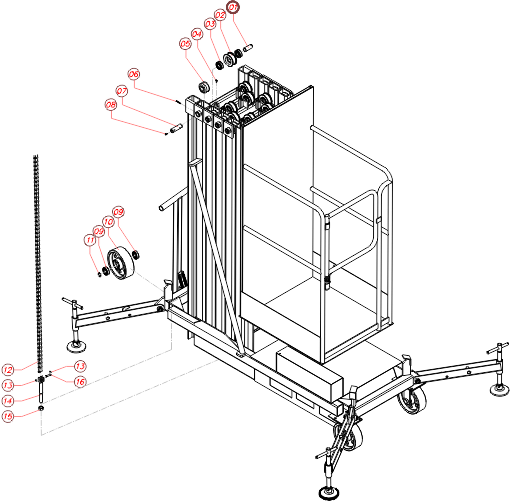

EXPLOSÃO

COMPONENTES DE REPOSIÇÃO


LISTA DE COMPONENTES

Obs: Item 10 (Roda) conforme modelo de sua compra;
RF: 180007
RU: 180058
RPN: 180210 (Especial)

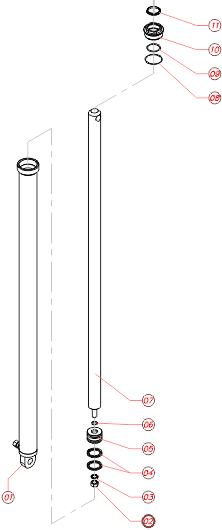

MONTAGEM DO CILINDRO

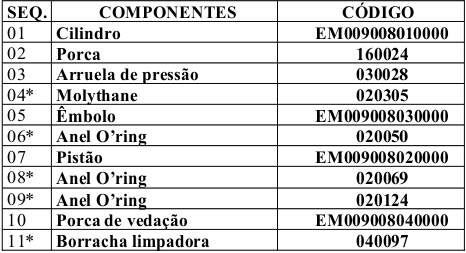

LISTA DE COMPONENTES DO CILINDRO

* Peças para manutenção, pedir o Kit= Kt0283

DIAGRAMA HIDRÁULICO (FLUHYDRO)



DIAGRAMAS ELÉTRICOS

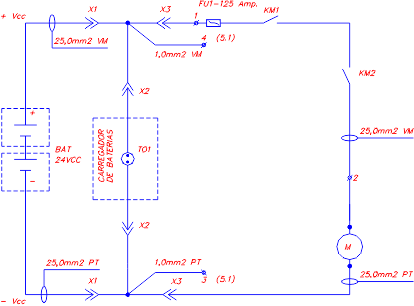

POTÊNCIA

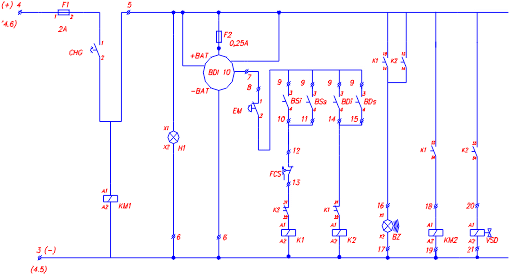

COMANDO





PAINEL DE MONITORAMENTO E COMANDO AUXILIAR
