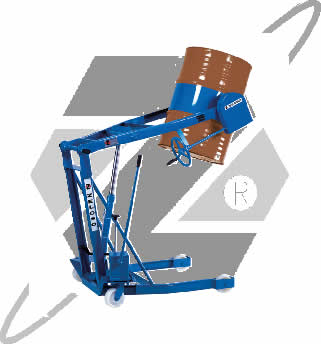

ELEVA TAMBOR BASCULANTE

MANUAL DE OPERAÇÃO E MANUTENÇÃO



ZELOSO ®
DESDE 1956



APLICAÇÃO:

Este manual contém informações para a operação e manutenção, bem
como uma lista ilustrada de peças do ELEVA TAMBOR de
fabricação exclusiva da ZELOSO.


MODELO :
ET 300-G

OPÇÕES PARA RODAS:

RF = RODAS DE FERRO
RN= RODAS DE NYLON
RU= RODAS DE FERRO REVESTIDAS DE POLIURETANO


OPCIONAIS:

CINTA COM ADAPTAÇÃO PARA BOMBONA;
SAPATAS ACIONADAS POR ALAVANCA, PARA IMOBILIZAR O
EQUIPAMENTO.



SEÇÃO I


FINALIDADE

Este manual técnico tem por finalidade fornecer informações técnicas
para operação e manutenção correta do ELEVA TAMBOR.


PROPÓSITO

O ELEVA TAMBOR foi projetado para elevar e entornar tambores ou bombonas
de forma ágil e simples .

Para a operação do ELEVA TAMBOR, não há necessidade de funcionários
especializados e uma única pessoa movimenta tambores/bombonas com facilidade e
segurança.





DESCRIÇÃO

O ELEVA TAMBOR é um equipamento dotado de cinta metálica para abraçar tambores ,
elevar hidráulicamente e girar por meio de manivela e redutor.

CILINDRO E BOMBA

O cilindro é construído em aço, sem emendas, sem costuras, com retentores especiais
e pistão protegido por cromo duro. Bomba a pedal sem carga e alavanca tipo vai-vem
com carga.


ESTRUTURA

Estrutura leve, porém resistente construída em chapas e perfilados de aço soldado
elétricamente com acabamento em pintura de esmalte sintético a base de
poliuretano na cor laranja segurança padrão ZELOSO ®.

RODAS E RODIZIOS

Duas rodas unidirecionais e duas com rodizios giratórios.Todas com rolamentos de esfera
blindados e lubrificados.


SEÇÃO II


PRINCIPIO DE FUNCIONAMENTO


O ELEVA TAMBOR tem os movimentos de elevação e descida do braço
acionados pelo avanço e retorno do pistão do cilindro hidráulico. O sistema
de acionamento através do bombeamento manual libera energia hidráulica
para o cilindro avançando o pistão. O avanço do pistão resulta na elevação
do braço. Para abaixar o braço, a pressão hidráulica é aliviada, provocando
o deslocamento do óleo hidráulico para o reservatório. A ação da gravidade
aciona a retração do pistão resultando na descida do braço.
O giro do tambor é feito pelo movimento circular da manivela que proporciona
o giro da cinta abraçada ao tambor.


ELEVAÇÃO E DESCIDA DO BRAÇO
ELEVAÇÃO DO BRAÇO


Para elevação do braço, primeiro feche o rubinete em seguida bombeie com o
PEDAL se for elevar sem carga e com a ALAVANCA se for elevar com carga



DESCIDA DO BRAÇO



Para descer o braço, abra o
rubinete da bomba hidráulica,
localizado na parte superior
da bomba , até altura desejada.

SEÇÃO III


PRÁTICAS DE MANUTENÇÃO
VERIFICAÇÃO PERIODICA
VERIFICAÇÃO DIARIA


• Verifique o ELEVA TAMBOR quanto a: danos aparentes, limpeza geral
e ausência de obstáculos em seu percurso.
• Elimine todas as particulas e eventuais contaminantes, dando ênfase as
regiões dos eixos das rodas, dos rodizios e cilindros.
• Verifique se há vazamento de óleo.
• Óleo hidráulico recomendado ISO-VG 68. (± 2,5 L )


VERIFICAÇÃO A CADA TRÊS MESES DE OPERAÇÃO


• Verifique o estado geral quanto ao desgaste excessivo.
• Verifique as rodas e rodízios quanto ao desgaste excessivo.
• Engraxe as articulações com graxa multiuso de boa marca.


TESTES, VERIFICAÇÃO E PESQUISA DE DEFEITOS


• Sempre que desejar verificar o perfeito funcionamento do ELEVA
TAMBOR e após ter efetuado qualquer operação de manutenção ou
montagem ou desmontagem, proceda ao seguinte teste.

Feche o Rubinete e acione o pedal (sem carga)até o fim do curso do
pistao, em seguida abra o rubinte para baixar o braço, repita o processo com a
Alavanca, depois efetue o giro do tambor.


NOTA:
EFETUE OS TESTES COM E SEM CARGA.


PESQUISAS E CAUSAS DE DEFEITO

DEFEITO CAUSA PROVÁVEL CORREÇÃO
O BRAÇO
NÃO SOBE
Rubinete aberto. Fechar o rubinete.
Nível de óleo do sistema abaixo
do mínimo requerido.
Completar o nível de fluido.
Vazamento de óleo. Eliminar os vazamentos.
O BRAÇO
NÃO DESCE
Obstáculo no curso de descida
do braço.
Eliminar o obstáculo.

LIMPEZA GERAL

A limpeza do ELEVA TAMBOR é efetuada com produtos neutros normais para
limpeza. Não se deve usar de maneira nenhuma materiais e produtos abrasivos
ou nocivos à pintura.

LIMPEZA DO CILINDRO HIDRÁULICO

Mantenha o pistão sempre limpo, livre de qualquer tipo de particulas,
principalmente partículas metálicas.

OPERAÇÃO E SEGURANÇA

A operação do ELEVA TAMBOR é simples e segura, podendo ser executada
por uma única pessoa.

REGRAS DE SEGURANÇA NA OPERAÇÃO

• Nunca ultrapasse o limite de carga do ELEVA TAMBOR;
• Não utilize o ELEVA TAMBOR em rampas;
• Não utilize o ELEVA TAMBOR em pisos acidentados;
• Certifique-se que o cinto esteja bem justo ao tambor;
• Respeite as normas de segurança de sua empresa.

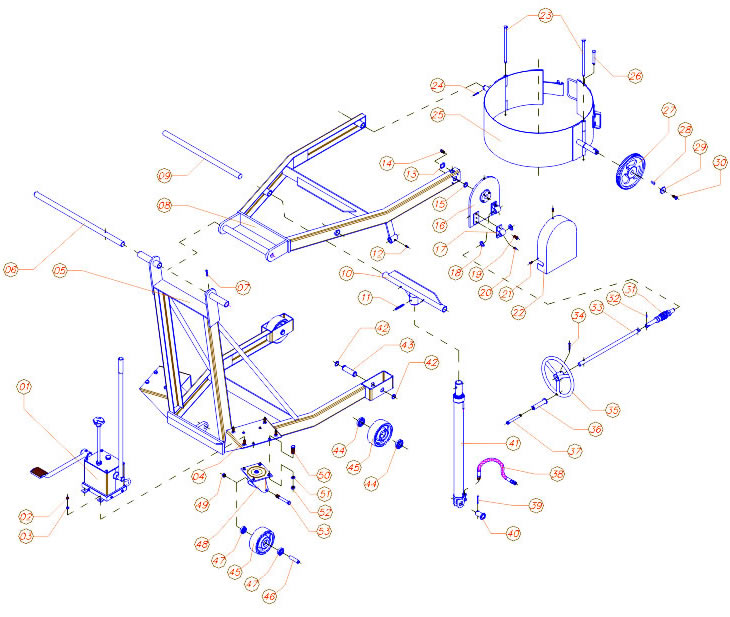

EXPLOSÃO


LISTA DE COMPONENTES

SEQ
COMPONENTES
CÓDIGO
1
Bomba Hidráulica
BH000500000000
2
Porca sextavada
160005
3
Arruela
30026
4
Parafuso Sextavado
150072
5
Montagem da Base & Coluna
ET000103000000
6
Eixo do Braço
ET000113000000
7
Pino Elástico
120026
8
Montagem do Braço
ET000105000000
9
Eixo do Olhal do Pistão
ET000112000000
10
Olhal do Pistão
ET000106000000
11
Pino Elástico
200104
12
Graxeira
200301
13
Arruela
30023
14
Parafuso
120044
15
Anel elástico
10024
16
Base do Giratório
ET000104010000
17
Mancal
ET000107030000
18
Arruela
30011
19
Parafuso
120044
20
Graxeira
200301
21
Parafuso
120012
22
Proteção do Giratório
ET000109000000
23
Eixo da Cinta
ET000110030000
24
Pino Elástico
200062
32
Montagem da Cinta
ET000110000000
26
Pino Menor
ET000110130000
27
Coroa
ET000107020000
SEQ
COMPONENTES
CÓDIGO
28
Chaveta
ET000107070000
29
Arruela
ET000107030000
30
Parafuso
120044
31
Eixo sem Fim
ET0001070500002000
32
Pino Elástico
200003
33
Eixo de Transmissão
ET000108020000
34
Pino Elástico
200052
35
Volante da Manivela
ET000108010000
36
Manopla Usina da
ET000108040000
37
Eixo do Manipulo
ET000108030000
38
Mangueira
110312
39
Cupilha
107001
40
Eixo
ET000111000000
41
Montagem do Cilindro Hidráulico
ET000104000000
42
Anel Elástico
10024
43
Eixo da Roda Dianteira
ET000114000000
44
Rolamento
90030
45
Roda RN
180024
46
Bucha
BU0038
47
Rolamento
90028
48
Ferragem
190202
49
Porca Sextavada
160021
50
Parafuso sextavado
150072
51
Arruela de Pressão
30026
52
Porca Sextavada
160008
53
Parafuso do conjunto da ferragem

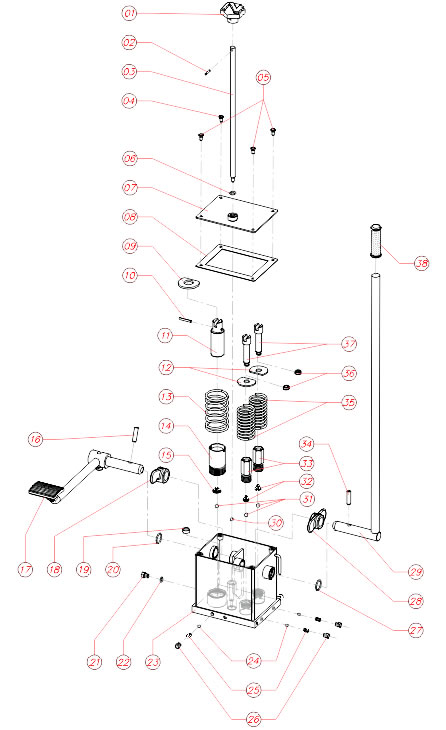

Montagem da Bomba





LISTA DA BOMBA HIDRÁULICA

SEQ.

COMPONENTES

CÓDIGO

01

Manopla do Rubinete

BH000501060000

02*

Pino Elástico

200024

03

Haste do Rubinete

BH000501070000

04

Parafuso C/ Furo (respiro)

150001

05

Parafuso

150001

06*

Anel O’ring

020046

07

Tampa do Reservatório

BH000501050100

08

Borracha de Vedação

105506

09

Arruela Limitadora (Mola Do Pedal)

BH000501200700

10*

Pino Elástico

200045

11

Pistão do Pedal

BH000501100000

12

Arruela limitadora (Mola do Alavanca)

BH000501200600

13

Mola de Retorno do Pedal

BH000501200800

14

Cilindro do Pedal

BH000501110000

15*

Mola  Cônica 3/4”

230107

16*

Pino Elático

200100

17

Conjunto do Pedal

BH000501140000

18

Borboleta do Pedal

BH000501130000

19

Filtro de Óleo

BH00050119000

20*

Anel O’ring

020054

21

Bujão

11046

22*

Anel O’ring

020044

23

Conjunto do Reservatório

BH000501090000

24*

Esfera

080005

25*

Mola “A”

230003

26

Bujão

110046

27*

Anel O’ring

020046

28

Borboleta da Alavanca

BH000501010300

29

Conjunto da Alavanca

BH000501010000

30*

Esfera

080006

31*

Esfera

080007

32*

Mola Cônica

230009

33

Cilindrinho

BH000501020000

34

Pino Elástico

200100

35

Mola de Retorno da Alavanca

230106

36*

Molythane

020297

37

Pistãozinho

BH000501030000

38

Luva da Alavanca

450006


* Peças para manutenção, pedir o Kit= Kt0019

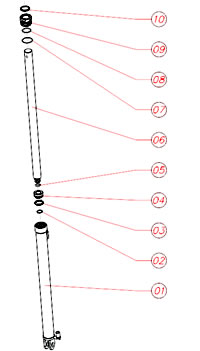

Montagem do Cilindro




LISTA DO CILINDRO

SEQ.

COMPONENTES

CÓDIGO

01

Conjunto do Cilindro

ET000104010000

02*

Anel Elástico

010024

03*

Molythane

020298

04

Êmbolo

ET000104040000

05*

Anel O’ring

020108

06

Pistão

ET000104020000

07*

Anel O’ring

020063

08*

Anel O’ring

020120

09

Porca de Vedação

ET000104030000

10*

Boracha Limpadora

040094

* Peças para manutenção, pedir o Kit= Kt0059

Alavanca Rubinete Pedal


Todos os direitos reservados.



Os logotipos e marcas apresentados neste site são marcas registradas.
2024 - Todos os direitos reservados.


Zeloso Indústria e Comércio Ltda
Rod. Régis Bittencourt, 2930 - KM. 296,5
Bairro: Potuverá
06882-700 - Itapecerica da Serra - SP - Brasil
Fone: 55 11 3694-6000
Whatsapp: 11 99116-0493

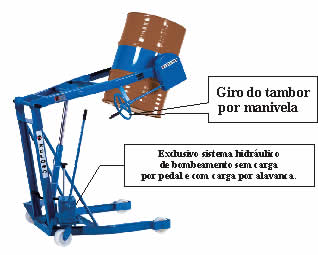

Giro do tambor por manivela Exclusivo sistema hidráulico de bombeamento sem carga por pedal e com carga por alavanca.
